Czytelnia

Firma Viessmann oferując ponad 100 róznych produktów wykonanych z najwyższej jakości materiałów, plasuje się jako światowy lider wśród producentów urządzeń grzewczych. Nasza firma - 3E-HEATING - może połączyć najwyższą jakość oferowanych usług z najwyższą klasą montowanych urządzeń. Prezentujemy fakty - dlaczego warto wybrać urządzenia Viessmann:




matrix

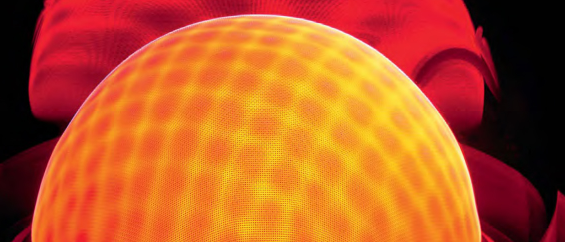

Promiennikowy palnik "MatriX"

... ciepło oddawana jest głównie przez promieniowanie przy temp. 900 °C w porównaniu do tradycyjnych palników (konwekcja, 1300 °C), co wpływa decydująco na wysoką sprawność kotłów kondensacyjnych firmy Viessmann
... czytaj więcej
lambda pro kontrol Lambda Pro Control
... to system, który dokonuje stałego pomiaru procesu spalania, na podstawie współczynnika nadmiaru powietrza i w zależności od potrzeby zwiększa lub zmnijesza ilość gazu ziemnego dla spalania - gwarantuje to uzyskiwanie wysokiej sprawności pracy kotła kondensacyjnego i minimalnych emisji zanieszczyczeń
... czytaj więcej
inox-radial Powierzchnia Inox-Radial
... jako jedyna na rynku europejskim firma Viessmann produkuje powierzchnie grzewcze samodzielnie, korzystając ze specjalnej stali nierdzewnej o numerze DIN 1.4571 zamiast standardowej na rynku stali DIN 1.4306 - domieszka molibdenu oraz tytanu zapobiega powstawaniu korozji oraz pękaniom materiału
... czytaj więcej

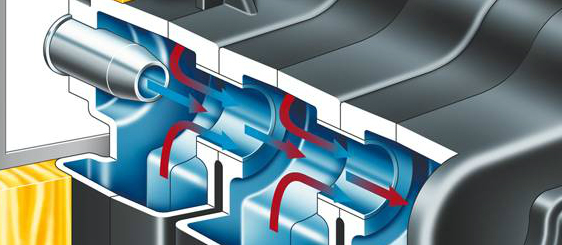

powierzchnia bifferalna Powierzchnia biferralna
... zbudowana jest jako połączenie 2 elementów - poprzez wprasowanie żeliwnego korpusu w stalowy płaszcz zewnętrzny - takie rozwiązanie budowy komory spalania w kotłach olejowych pozwoliło wyeliminować najbardziej znane zagrożenie dla trwałości kotła olejowego - wykraplanie wilgoci działające korozyjnie na jego powierzchnie grzewcze
... czytaj więcej
płomieniówki triplex Płomieniówki TripleX
... pozwalają kotłom średniej i dużej mocy (od 80 do 2000kW) uzyskiwać niższe temperatury spalin oraz wody kotłowej, co bezpośrednio przekłada się na podwyższenie średniorocznej sprawności ich pracy i zmniejszenie zużycia paliwa w porównaniu do tradycyjnych kotłów średniej mocy
... czytaj więcej
kolektory słoneczne vitosol Kolektory słoneczne Vitosol
... są montowane już od 1976 roku, pracują nierzadko już ponad 20 lat, co stanowi dowód wysokiej trwałości oraz jakości ich wykonania
... czytaj więcej
pompy ciepła vitocal Pompy ciepła Vitocal
... zostały wproadzone na rynek światowy już w latach 70-tych ubiegłego wieku - bogate doświadczenie w tym segmencie wykorzystywane jest przez firmę Viessmann do ciągłego rozwoju konstrukcji pomp ciepła Vitocal - które cechuje ponadprzeciętna sprawność, dzięki zastosowaniu wydajnych czynników chłodniczych oraz (w wybranych modelach) dodatkowego wymiennika ciepła w obiegu chłodniczym zmniejszającego o 5-6% zużycie energii elektrycznej
... stosowane sprężarku typu Scroll stanowią najwyższy poziom techniczny pod względem efektywności pracy niezawodności oraz minimalnego poziomu hałasu (żywotność sprężarki liczona jest na 100.000 godzin, czyli śrendio ok. 50 lat!)
... czytaj więcej
podgrzewacze ze stali nierdzewnej Podgrzewacze ze stali nierdzewnej
... stal nierdzewna w układzie podgrzewania ciepłej wody użytkowej to bezkompromisowy poziom jakości, higieny oraz wydajności
... czytaj więcej
automatyka vitotronic Automatyka Vitotronic
... spełnia oczekiwania użytkownika, umożliwiając łatwą obsługę (np. menu tekstowe) takich funkcji, jak regulacja temperatury pomieszczeń, temperatury wody użytkowej, czasów pracy w trybie dziennym i nocnym, trybu i okresu trwania trybu pracy wakacyjnej i wielu innych
... czytaj więcej
zdalny nadzór Zdalny nadzór
... złożona oferta firmy Viessmann umozliwia prowadzenie pełnego monitoringu pracy systemów grzewczych, także dla budownictwa jednorodzinnego - możliwe jest zastosowanie np modułu Vitocom 100, za pomocą którego można sterować pracą urządzenia grzewczego z komórki (smsami - z każdej komórki, przez interent - za pomocą urządzeń firmy Apple, np. iPhone)
... czytaj więcej

wzornictwo i funkcjonalność Wzornictwo i funkcjonalność
... nowoczesne wzornictwo urządzeń firmy Viessmann było doceniane przez architektów wnętrz, co ma swoje odwzorowanie w uzyskanych wielu cennych międzynarodowych nagrodach, jak np. "iF product design award" czy "red dot design award"
... czytaj więcej
rozwój i badania Rozwój i badania
... pozycję lidera w branży grzewczej firma Viessmann w znacznej mierze zawdzięcza prowadzeniu we własnym zakresie działań badawczo-rozwojowych, dzięki czemu powstało i nadal powstaje szereg innowacyjnych, nerzadko przełomowych rozwiązań technicznych
... czytaj więcej



autor: Andrzej Kuczaj
źródło: www.iam.viessmann.com.pl
data publikacji: 13.11.2012

Co oznacza pojęcie „twardość wody“?



To właściwość wody, spowodowana obecnością rozpuszczonych w niej soli wapnia i magnezu (Ca, Mg). Oba te pierwiastki łatwo krystalizują, dlatego im więcej soli wapnia i magnezu, tym więcej osadu (tzw. kamienia) wytrąca się w przewodach, na armaturze sanitarnej itd.

zarośnięte rury



Najczęściej twardość wody podaje się w tzw. „stopniach niemieckich“ (Grad deutcher Harte). Inne jednostki to stopnie angielskie, francuskie, mmol, milival, ppm CaCO3.



1 stopień niemiecki (°dH) oznacza, że w 1 litrze wody znajduje się 17,86 mg CaCO3.







Średnio miękka: 3-7 dH

Średnio twarda: 8-14 dH

Twarda: 15-21 dH

Bardzo twarda: powyżej 21 dH





Twardość w Polsce, twardość we Wrocławiu (i okolicach)



Średnia krajowa w Polsce wynosi 18 dH. We Wrocławiu, jak podaje MPWiK, średnia twardość wody wynosi 11-13 dH, a w gospodarstwach domowych, gdzie montujemy stacje zmiękczania wody, twardość potrafi wynieść ponad 20 stopni dH.





ŁAZIENKA: Jakie korzyści daje montaż stacji zmiękczającej wodę?

miska ustepowakuchniaodpływ do kanalizacjiszorowanie zlewu

  • Ochrona baterii, wanien, sanitariatów przed osadem
  • Przedłużenie żywotności baterii, wanien, kabin prysznicowych


KUCHNIA: Jakie korzyści daje montaż stacji zmiękczającej wodę?

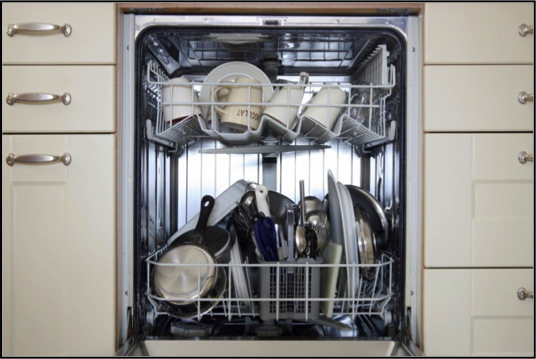

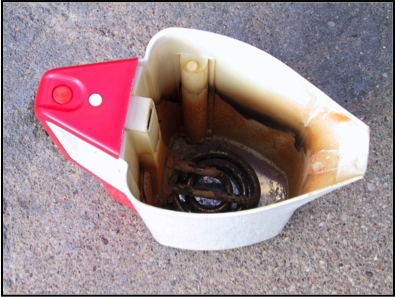

kubek zmywarkazimne napojezakamieniony czajnikw zmywarce

  • Ochrona urządzeń myjących naczynia, ochrona czajników oraz ekspresów do kawy
  • Przedłużenie żywotności w/w urządzeń
  • Zapobieganie osadom na umytych naczyniach
  • Poprawienie jakości, wyglądu i smaku przygotowywanych potraw i napojów



PRANIE: Jakie korzyści daje montaż stacji zmiękczającej wodę?

pralniakosz praniawyprane



  • Ochrona pralki
  • Przedłużenie jej żywotności
  • Zmniejszenie zużycia środków piorących i ochronnych
  • Poprawienie jakości odzieży po praniu



HIGIENA OSOBISTA: Jakie korzyści daje montaż stacji zmiękczającej wodę?

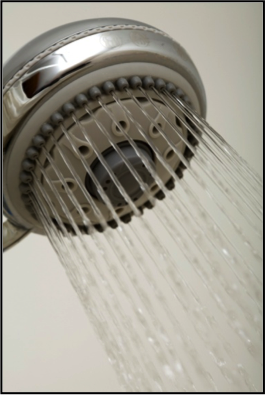

w trakcie kąpieli w miękkiej wodzieprysznicdzidzia w miękkiej wodziepo kąpieli w miękkiej wodzie

  • Ochrona skóry przed wysuszeniem i detergentami
  • Zmniejszenie ilości zużytych środków myjących



CZYSTOŚĆ: Jakie korzyści daje montaż stacji zmiękczającej wodę?

mop sprzątanie kran zakamienionysprzątanie kamień osad

  • Ochrona rąk przy sprzątaniu
  • Zmniejszenie zużywanych środków chemicznych



URZĄDZENIA GRZEWCZE: Jakie korzyści daje montaż stacji zmiękczającej wodę?

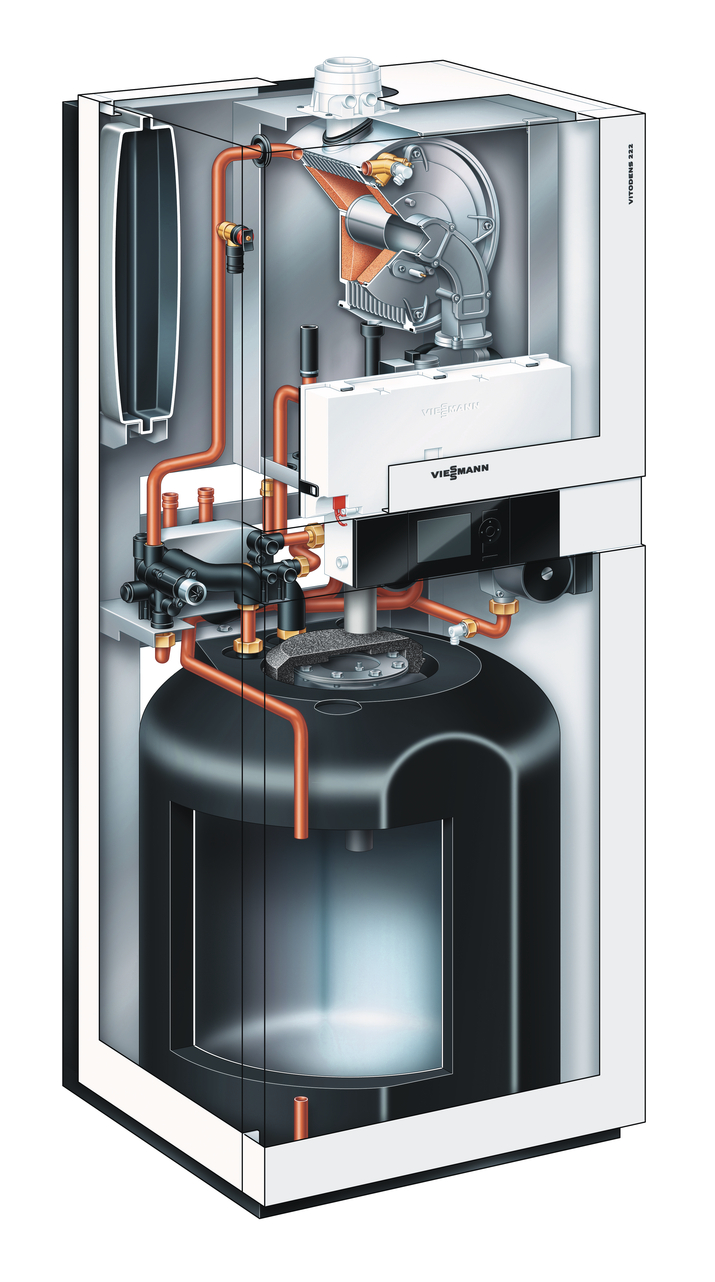

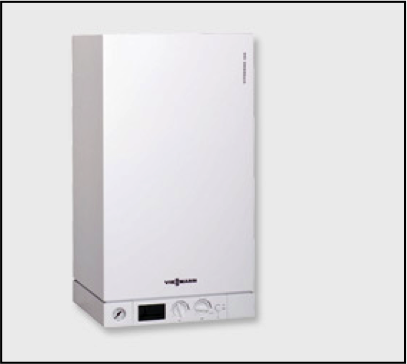

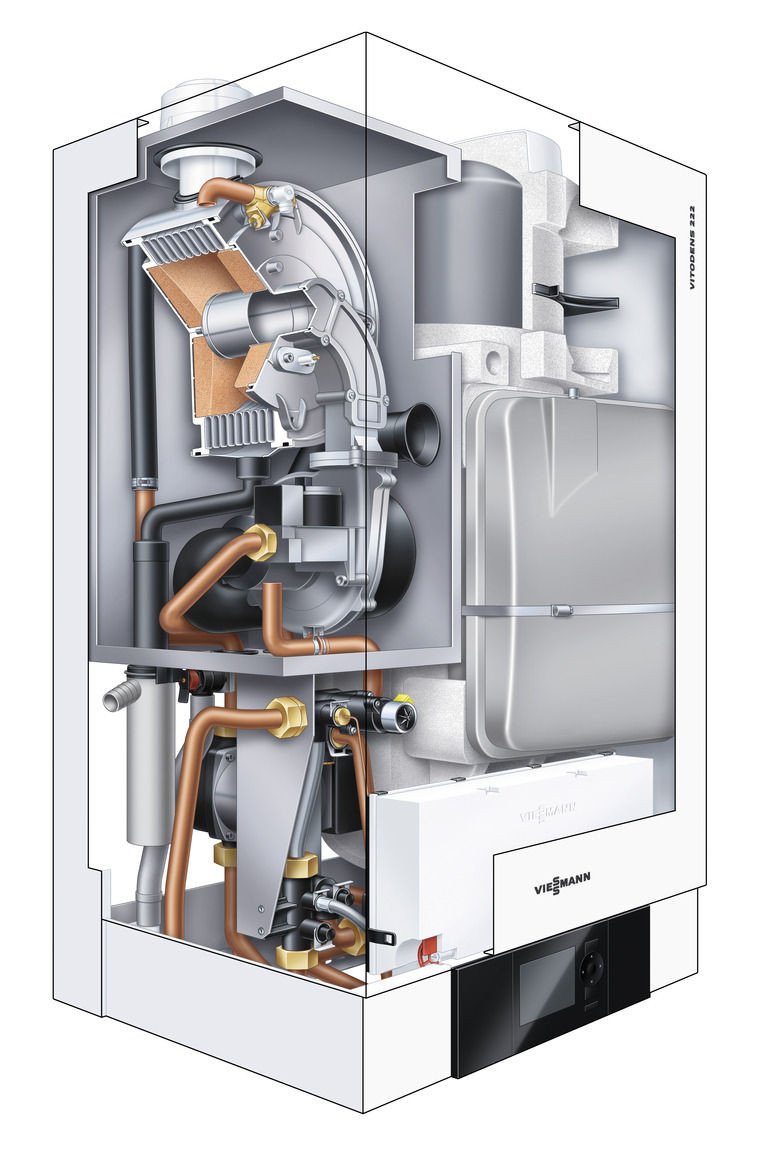

vitodens 222-fvitodens 222-wzarośnięte ruryvitodens 100-w





  • Ochrona urządzeń grzewczych i instalacji przed kamieniem kotłowym
  • Spełnienie wymogów producentów kotłów dotyczących jakości wody zasilającej
  • Zabezpieczenie przed pękaniem rur, zapewnienie właściwego przepływu wody w instalacji (ciśnienie i natężenie przepływu)



Jakie korzyści daje montaż stacji zmiękczającej wodę? W LICZBACH …

stacje uzdatniania aquahomeoszczędnośćstacje aquahome

  • Redukcja środków piorących, myjących i czyszczących
  • Eliminowanie strat energii cieplnej
  • Ochrona i przedłużanie żywotności urządzeń grzewczych  i AGD
  • Ochrona zdrowia



Autor: Andrzej Kuczaj
Data publikacji: 07.12.2012
Źródło: Materiały reklamowe firmy Viessmann



Dobór i wycena stacji zmiękczającej wodę: kontakt

Jakość powietrza wewnątrz pomieszczeń wpływa decydująco na odczucie komfortu i zdrowie mieszkańców, a także na techniczny stan budynku. Nowoczesne budynki energooszczędne wymagają kontrolowanej wentylacji, aby zapewnić nie tylko odpowiednią jakość powietrza, ale także oszczędność energii. Rozwiązaniem w tym przypadku jest nie bezpośrednie przewietrzanie pomieszczeń poprzez otwieranie okien, ale właśnie wentylacja mechaniczna z odzyskiem ciepła z powietrza usuwanego (rekuperacja).

3E-HEATING przedstawia zalety wentylacji mechanicznej na przykładzie rekuperatora Viessmann Vitovent 300.



Viessmann rekuperacja



Szczelne budynki i brak świeżego powietrza...

Nowoczesne okna w energooszczędnych budynkach z założenia muszą ograniczać do minimum straty ciepła, a przez to muszą zapewniać maksymalną szczelność. W ten sposób napływ świeżego powietrza do wnętrza budynku staje się minimalny, na czym cierpi komfort mieszkańców i rośnie zagrożenie zawilgocenia wnętrz i rozwoju bakteri, pleśni, itp.. Systemy wentylacji Vitovent 300 zapewniają właściwą jakość powietrza, nie wymagając przy tym znacznych nakładów energii.



Świeże powietrze dla odczucia komfortu

Powietrze jest odczuwane jako "świeże", gdy zawartość CO2 jest w nim niższa niż 0,1 %. Gdy wietrzymy pomieszczenia otwierając okna, tracimy znaczne ilości ciepła. Nie otwierając okien, odczuwamy zmęczenie i osłabienie. Wentylacja z odzyskiem ciepła Vitovent 300 dostarcza stale świeże powietrze przy zamkniętych oknach.



Zabezpieczenie przed wilgocią i pleśnią w pomieszczeniach

Wiele czynności domowych, a także aktywność człowieka wiąże się z wydzielaniem pary wodnej, której dzienna ilość w rodzinie 4-osobowej może sięgać 8 do 14 litrów. To bezpośrednio grozi powstawaniem pleśni szkodliwych dla zdrowia człowieka i konstrukcji budynku. Stała wentylacja mechaniczna i filtracja nawiewanego świeżego powietrza eliminuje ryzyko zawilgocenia przegród budowlanych.



Optymalna wentylacja pomieszczeń i minimalne nakłady energetyczne

Każdy system wentylacji potrzebuje energii do funkcjonowania, jednak w przypadku wentylacji z odzyskiem (tzw. rekuperacją) ciepła, energia elektryczna do napędu wentylatorów jest wykorzystana maksymalnie efektywnie. Ciepło zawarte w powietrzu usuwanym z pomieszczeń nie jest tracone, ale przekazywane z wysoką sprawnością do świeżego powietrza - podgrzewanego w ten sposób i nawiewanego do pomieszczeń.



Wentylowanie budynku niemal bez strat ciepła

Atutem rekuperatora Vitovent 300 jest oszczędność energii. Wysokoefektywny wymiennik ciepła odzyskuje ponad 90 % ciepła z usuwanego powietrza, podgrzewając tym samym powietrze nawiewane do pomieszczeń. Silniki prądu stałego napędzające wentylatory zapewniają szczególnie niski pobór energii elektrycznej w porównaniu do tradycyjnych silników. Każda zużyta 1 kWh energii elektrycznej, przynosi 15 kWh odzyskanego ciepła. Dla domu o powierzchni 150 m², roczna oszczędność powinna wynieść nie mniej niż 300 m³ gazu ziemnego lub 300 litrów oleju opałowego.



Osoby cierpiące na alergie mogą już oddychać

Układ filtracji powietrza z filtrem pyłkowym klasy F6 oczyszcza powietrze zewnętrzne, które jest po podgrzaniu nawiewane do pomieszczeń. To stwarza dodatkowo komfort oddychania czystym powietrzem przez osoby cierpiące na alergie. Gdy budynek położony jest w miejscu, gdzie powietrze jest zanieczyszczone, wentylacja Vitovent 300 daje mieszkańcom dodatkową nieocenioną zaletę - oczyszczanie powietrza, które nie trafia do budynku bezpośrednio przez okna.

Okładki zeszytów fachowych


POMPACH CIEPŁA

Zeszyt szczegółowo opisuje rodzaje i zasadę działania pomp ciepła. Zawiera również wytyczne do doboru elementów instalacji aby zapewnić oszczędne ogrzewanie budynku i niezawodną pracę urządzeń.



KOLEKTORACH SŁONECZNYCH

Zeszyt zawiera informacje na temat promieniowania słonecznego, kolektorów słonecznych i ich rodzajów, sposobu montażu, a także przykładowe rozwiązania instalacji.



SOLARNYM FUNDUSZU INWESTYCYJNYM

Inwestycja w kolektory słoneczne to jedyny taki mechanizm finansowy gwarantujący każdego roku zyski przez minimum 20 lat, zyski nie wymagające stałego nadzoru i specjalistycznej wiedzy.



TECHNICE KONDENSACYJNEJ

Kotły kondensacyjne są najbardziej oszczędnymi w eksploatacji urządzeniami grzewczymi wykorzystującymi gaz lub olej opałowy. Stosowane są w nich najnowsze rozwiązania techniczne, które pozwalają maksymalnie wykorzystać ciepło ze spalania paliwa.



KOTŁACH ŚREDNIEJ I DUŻEJ MOCY

Duże obiekty mieszkalne, przemysłowe, biurowe, szkolne itd. wymagają specjalnych niezawodnych rozwiązań systemów grzewczych. Zeszyt omawia technikę kotłową do 20 MW mocy grzewczej



KOTŁACH PAROWYCH

Zastosowanie pary wodnej ma miejsce przede wszystkim w przemyśle. Technika kotłów parowych znacząco różni się od kotłów wodnych, o czym należy pamiętać na etapie ich doboru i eksploatacji.

Pliki do ściągnięcia

# Nazwa Opis Rozmiar Data publikacji Operacja
1. Zeszyty fachowe - Kotły parowe 4.59 MB 2012-11-05 23:26:15 Pobierz
2. Zeszyty fachowe - Technika Kondensacyjna 3.57 MB 2012-11-05 23:26:15 Pobierz
3. Zeszyty fachowe - Solarny Fundusz Inwestycyjny 2.32 MB 2012-11-05 23:26:15 Pobierz
4. Zeszyty fachowe - Kolektory Słoneczne 4.52 MB 2012-11-05 23:26:15 Pobierz
5. Zeszyty fachowe - Pompy Ciepła 4.47 MB 2012-11-05 23:26:15 Pobierz
6. Zeszyty fachowe - Kotły Średniej i Dużej Mocy 6.71 MB 2012-11-05 23:26:15 Pobierz

Współczynnik COP (Coefficient Of Performance)



Pompy ciepła w odróżnieniu od tradycyjnych źródeł ciepła nie spalają żadnego paliwa. Miarą ich efektywności jest ilość energii, jaką są w stanie przepompować z otaczającego nas środowiska do systemu grzewczego przy zużyciu określonej ilości energii elektrycznej. Sprawność pomp ciepła wyraża tzw. współczynnik COP - czyli stosunek mocy grzewczej do mocy dostarczonej do urządzenia.



COP = Q / L



Gdzie:

Q - moc grzewcza pompy ciepła

L - dostarczona moc (suma mocy sprężarki oraz pomp obiegowych)





W przypadku pomp ciepła współczynnik ten jest definiowany przez stosunek mocy uzyskiwanej na skraplaczu (Qsk) do mocy sprężarki zastosowanej w pompie ciepła (Lpc).





Najprostszym zobrazowaniem współczynnika COP dla chłodziarek jest:

Im wyższą temperaturę ma powietrze odbierające ciepło ze skraplacza, tym sprawność urządzenia jest mniejsza.



Natomiast dla pomp ciepła:

Im niższą temperaturę ma czynnik dostarczany do parownika, tym sprawność urządzenia jest wyższa.
W praktyce oznacza to, że najbardziej opłacalnym systemem grzewczym dla pomp ciepła jest system nikotempreaturowy (wykorzystujący grzejniki dobrane na parametry pracy 45/35 st. C bądź coraz bardziej popoularna "podłogówka").




Współczynnik EER (Energy Efficiency Ratio)


Współczynnik wydajności energetycznej - wyraża stosunek mocy chłodniczej urządzenia do mocy niezbędnej do jej osiągnięcia. Współczynnik zbliżony do współczynnika wydajnośći grzewczej COP.



EER = Q / N



Q – moc chłodnicza urządzenia, kW;

N - moc elektryczna dostarczona do urządzenia, kW.



EER i COP są wartościami zmiennymi i zależą od temperatury otoczenia. Im te współczynniki są wyższe, tym wydajniejsze energetycznie będzie Twoje urządzenie.



Współczynnik NL (Liczba znamionowa mocy zasobnika wg DIN 4708)



Współczynnik mocy zasobnika pozawala na szybkie przyrównanie komfortu ciepłej wody oferowanego przez zasobnik. W praktyce oznacza liczbę mieszkań do zaopatrzenia w ciepłą wodę w których mieszka średnio od 3 do 5 osób i w ktorych znajdouje się wanna i dwa inne punkty poboru wody.



Współczynnik ustala się przy temperaturze w zasobniku równej 60°C, temperaturze c.w.u. równej 45°C i dopływie zimnej wody równej 10°C. Współczynnik wyznacza się na maksymalną przenoszoną moc. W praktyce oznacza to, że im wyższy współczynnik NL, tym większy jest komfort ciepłej wody w tych samcyh warunkach.




Współczynnik NL dla zasobników wężownicowych jest niższy niż dla zasobników warstwowych o tej samej pojemności. Dla przykładu:







         100 l              130l
Zasobnik wężownicowy                  1,3          1,9
Zasobnik warstwowy              2 4,4















W przypadku większych pojemności współczynnik NL dla zasobników warstwowych znacznie rośnie w stosunku do zasobników wężownicowych.



Dzisiejsza powietrzna pompa ciepła (PPC) z wbudowaną grzałką elektryczną może zastąpić standardowe źródła ciepła, takie jak kocioł gazowy czy olejowy, jak również pompę ciepła gruntową czy wodną. Dlaczego zatem powietrzna pompa ciepła jest na rynku polskim mniej popolurana od gruntowych pomp ciepła?



PPC charakteryzuje się tym, iż jej efektywność działania spada wraz z temperaturą zewnętrzną, czyli wraz z coraz większym zapotrzebowaniem na ciepło (im zimniej na dworze, tym więcej ciepła potrzeba do ogrzania domu). Dlatego PPC, w tym m.in. te produkowane przez firmę Viessmann, posiadają wbudowaną grzałkę elektryczną, aby w najbardziej mroźne dni zapewnić dostarczenie ciepła do systemu grzewczego.

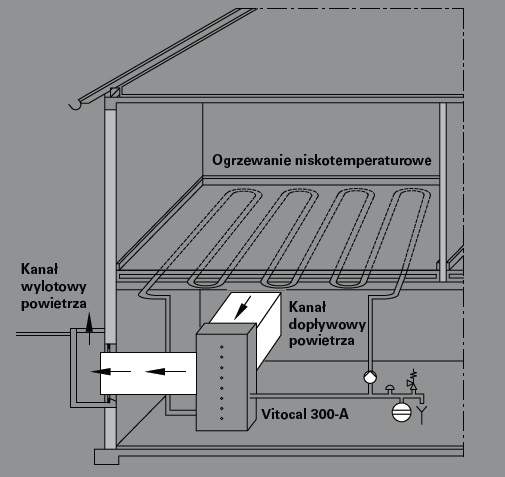

System grzewczy z powietrzną pompą ciepła



Z jednej strony można zastosować taką PPC, która ogrzeje nasz dom przy temperaturze zewnętrzenj - 20°C. Z drugiej strony taka pompa będzie pracowała w Polsce z pełnym obciążeniem kilka/kilkanaście dni w roku (jak pokazują dane statystyczne), poza tym najpewniej przestraszy potencjalnego inwestora swoją ceną. Z tego powodu można zdecydować się na taką PPC, która zapewni dostarczenie odpowiedniej ilości ciepła przy temp. zewnętrzenej - 8°C. W te dni, gdy temperatura spadnie poniżej podanej temperatury, załączy się grzałka elektryczna. Opłacalność takiego rozwiązania można jedynie oszacować, zakłądając na podstawie statystyk klimatycznych ilość dni, gdy jest zimniej w tym przypaku niż - 8°C.

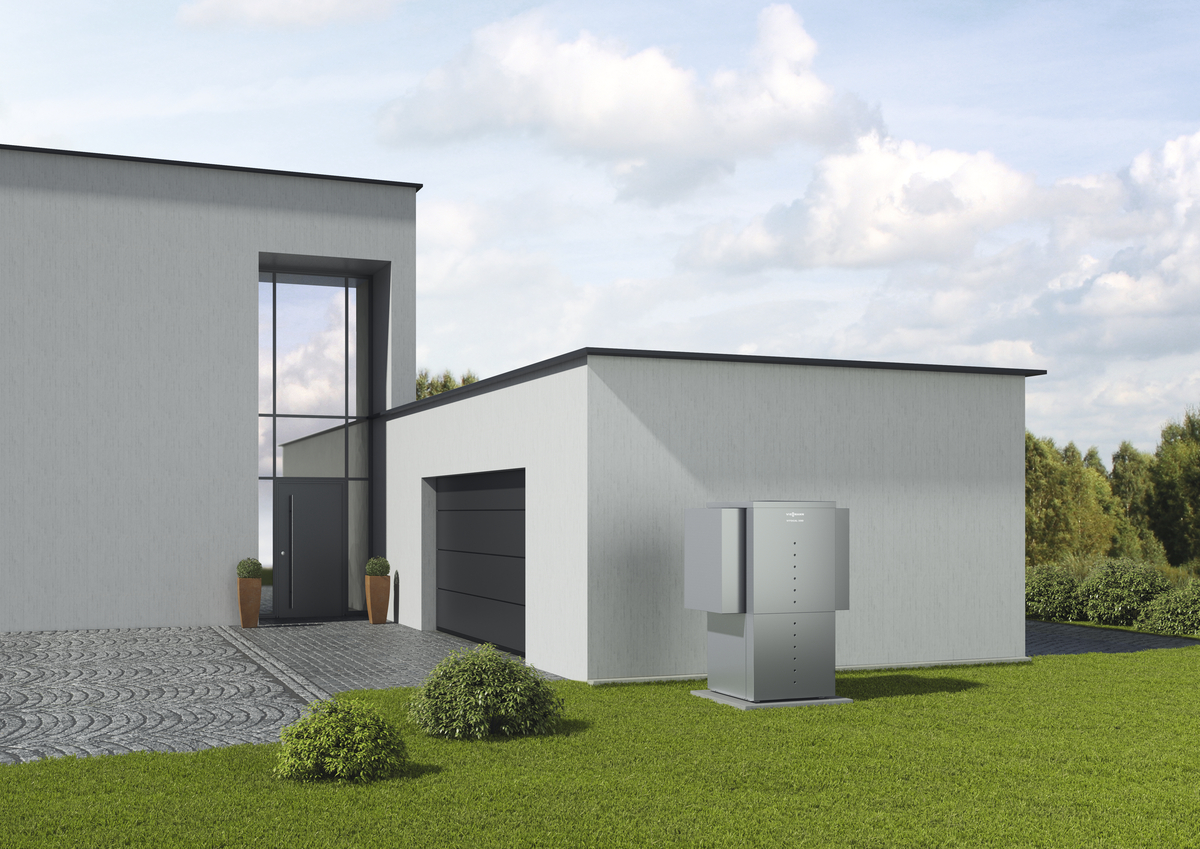

Powietrzna pompa ciepła na zewnątrz



Kolejnym aspektem, na który należy zwrócić uwagę, jest hałas wywoływany przez PPC. Zaleca się, aby działka była na tyle duża, na której postawi się PPC - tak, aby nie mieć probelmu z narzekającymi sąsiadami - z drugiej strony można zainstalować PPC w piwnicy. Stąd rozróżnia się PPC do montażu na zewnątrz oraz wewnątrz.

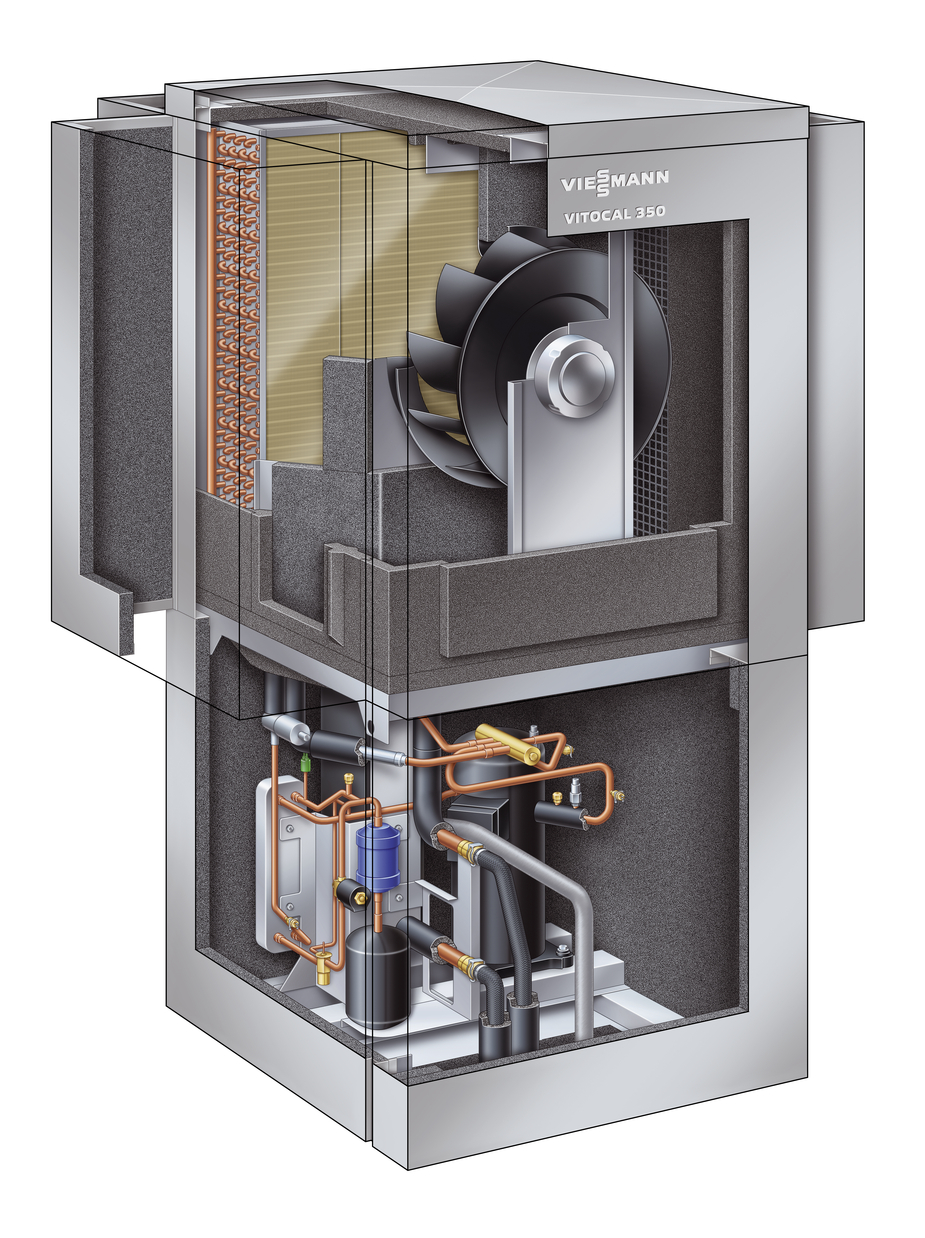

Budowa powietrznej pompy ciepła











Pompa ciepła to rodzaj urządzenia, z którym każdy z nas ma do czynienia na co dzień. Pompą ciepła jest lodówka, tzw. klimatyzator typu split czy też układ klimatyzacji samochodowej. Okazuje się, iż pompą ciepła może być urządzenie, które dostarczy do naszego domu CIEPŁO zimą oraz PODGRZEJE ciepłą wodę użytkową przez cały rok.


Zadaniem pompy ciepła jest przekazanie ciepła ze środowiska naturalnego (powietrze, grunt, woda) do obiektu - gdzie może być wykorzystane do ogrzewania pomieszczeń, podgrzewu ciepłej wody użytkowej czy też basenowej.


Prawa fizyki są nieubłagane - ciepło zawsze wędruje z miejsca cieplejszego do miejsca chłodniejszego. Jak więc to możliwe, aby ogrzać pomieszczenia, gdzie panuje temperatura 20°C ciepłem z otoczenia, gdzie panuje temperatura -20°C? Otóż jest to możliwe dzięki zastosowaniu odpowiedniego czynnika chłodniczego (taki sam, jaki stosuje się w lodówce czy też w klimatyzacji samochodowej).


Dzięki dostarczonej energii cieplnej ze środowiska naturalnego ciekły czynnik paruje (np. w temp. -25°C): parując pobiera ciepło parowania w wymienniku ciepła, tzw. parowniku. Następnie para czynnika roboczego jest sprężana w sprężarce (napędzanej energią elektryczną) - jednocześnie podwyższa się temepreatura pary. Czynnik w postaci pary o podwyższonej temeperaturze oddaje ciepło wodzie grzewczej w kolejnym wymienniku ciepła, tzw. skraplaczu - odbywa się to poprzez kondensację pary. Następnie w zaworze rozprężenym czynnik ciekły traci ciśnienia oraz ochładza się. Wychodząc z zaworu, przepływa przez parownik - cały cykl rozpoczyna się po raz kolejny. W ten sposób ciepło parowania pobrane ze środowiska naturalngo dostarczane jest do wody grzewczej. Proces przekazu ciepła przedstawia poniższy rysunek:


Sprężarka, parownik, skraplacz, zawór rozprężny


Rozróżnia się 3 rodzaje pomp ciepła ze wzgledu na miejsce, z którego pobierane jest ciepło:

1) pompy ciepła typu powietrze/woda (powietrzna pompa ciepła)

2) pompy ciepła typu solanka/woda (gruntowa pompa ciepła)

3) pompy cipła typu woda/woda (wodna pompa ciepła)



Pliki do ściągnięcia

# Nazwa Opis Rozmiar Data publikacji Operacja
1. Schemat działania pompy ciepła Animacja pokazuje cykl pracy pompy ciepła 0.79 MB 2012-06-05 09:13:37 Pobierz

Kotły gazowe to bardzo wygodne urządzenia. Spalając gaz, dostarczają ciepło do naszych domów oraz podgrzewają wodę użytkową.



Tradycyjne kotły gazowe są przystosowane do spalania gazu ziemnego, który składa się m.in. z metanu (CH4). Proces spalania można zapisać w sposób następujący:



2CH4 + 402 ->  2CO2 + 4H20 (para w.)



Kotły gazowe używane są tak długo, iż przyzwyczajono się do podawania sprawności, która odnosi się do wartości opałowej samego gazu. Gdy na rynku w latach 90. dwudziestego wieku pojawiły się tzw. kondensacyjne kotły gazowe – nikt nie zmienił sposobu obliczania sprawności kotłów.

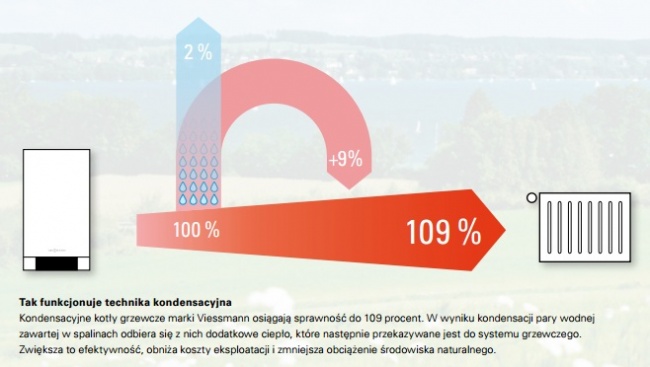

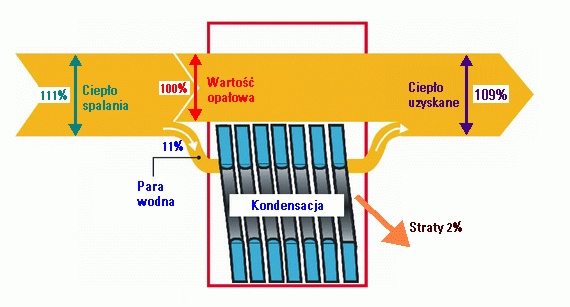

Kotły gazowe nowej technologii – tzw. kotły kondensacyjne czy też kotły kondensujące – wykorzystują ciepło zawarte w cząstkach pary wodnej. Odbywa się to w ten sposób, iż spaliny są w kotle ochładzane przez powracającą wodę grzewczą. W ten sposób para wodna w spalinach kondensuje, oddając ciepło wodzie grzewczej.



Pojawia się zatem pytanie, dlaczego tak długo nie martwiono się faktem, iż do atmosfery ucieka para wodna, która może być dodatkoweym źródłem ciepła? Otóż gaz ziemny może zawierać śladowe ilości siarki czy azotu. Podczas procesu kondensacji po stronie spalin pojawia się tzw. kondensat, czyli skondensaowana para wodna która w połączeniu z siarką czy azotem tworzy silnie żrące kwasy. Z tego faktu wynika konieczność stosowania wymienników z odpowiednich materiałów (stal nierdzewnna) oraz odprowadzenia żrącego kondensatu.



Dopiero od początku lat 90. dwudziestego wieku szereg firm, w tym m.in. firma Viessmann zaczęła proponować kotły, które świetnie sobie radzą z odzyskaniem ciepła ze spalin.



Kondensacyjne kotły firmy Viessmann pracują ze średnioroczną sprawnością nawet 109%. Dla porównania nowy tradycyjny kocioł gazowy firmy Viessmann posiada sprawność 91%. Kotły kondnseacyjne jeszcze lepiej wypadają w porównaniu z kotłami gazowymi starymi – tu różnica w sprawności może sięgać nawet 40%. Inwestując w kondensacyjny kocioł gazowy zużywa się mniej energii, co oznacza wymierną korzyść finanową, jak również troskę o otaczające nas środowisko (mniejsza emisja dwutlenku węgla).



Niektóre kraje (jeszcze nie Polska) zmieniły normę, wg której liczy się sprawność kotłów gazowych. Graniczną wartością jest 100% i odnosi się ona do ciepła spalania (czyli wartość opałowa + ciepło parowania pary wodnej). Wg 'starej' normy 109% sprawności kotła kondensacyjnego to wg 'nowej' normy 98% sprawności. Tak samo wg 'starej' normy 91% sprawności kotła gazowego to wg 'nowej' normy 82% sprawności. Ważnym jest, aby zawsze porównywać sprawność kotłów wg TEJ SAMEJ normy.

Więcej o technice spalania gazu: PORADNIK OGRZEWANIA GAZEM

Galeria

Pliki do ściągnięcia

# Nazwa Opis Rozmiar Data publikacji Operacja
1. Prospekt o ogrzewaniu gazem Dokument, który szczegółowo przedstawia szereg zagadnień związanych z ogrzewaniem domku urządzeniami spalającym gaz ziemny. 17.7 MB 2012-05-23 15:07:35 Pobierz

Kolektor słoneczny jest urządzeniem, służącym do konwersji energii promieniowania słonecznego w ciepło. Energia słoneczna jest powszechnie dostępną energią odnawialną. Posiada wiele zalet, do których zalicza się: niewyczerpywalność, dostępność i zerowe koszty jej otrzymania.


Istnieje wiele różnych odmian kolektorów słonecznych różniących się między sobą budową i przeznaczeniem. Ze względu na budowę dzielimy je na: kolektory płaskie oraz kolektory próżniowe. Kolektory płaskie z czynnikiem grzejnym do 100°C to kolektory niskotemperaturowe (z izolacją próżniową bądź termiczną), zaś kolektory rurowe próżniowe (o bezpośrednim przepływie czynnika solarnego, z rurkami cieplnymi) występują jako średniotemperaturowe (100-200°C) oraz wysokotemperaturowe (200-300°C).

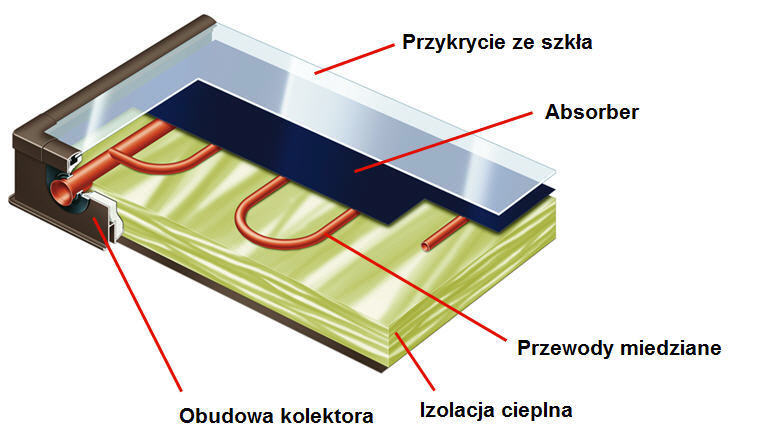

Kolektor płaski składa się z następujących elementów:

- płyty z kanałami, w których przepływa podgrzewany czynnik solarny

- warstwa absorbująca energię promieniowania słonecznego

- przezroczyste dla promieniowa słonecznego pokrycie kolektora (jego zadaniem jest zmniejszenia strat cieplnych i zabezpieczenie kolektora przed bezpośrednim wpływem otoczenia

- izolacja termiczna zmniejszająca straty ciepła przez dolną i boczną ścianę kolektora

- obudowa, do której przymocowane są poszczególne elementy (wytrzymałość kolektora)



Kolektor próżniowy – rurowy zbudowany jest z dwóch połączonych ze sobą rur, pomiędzy którymi jest próżnia stanowiąca warstwę izolacyjną. W rurze wewnętrznej znajduje się selektywna powłoka absorpcyjna, od której zaabsorbowane ciepło przewodzone jest przez lamele aluminiowe do miedzianych rurek typu heat-pipe lub rurek, w których płynie podgrzewany czynnik grzewczy.



Kolektory próżniowe – rurowe cechują się znacznie większą efektywnością niż kolektory płaskie. Dzięki ich rozwiązaniu konstrukcyjnemu straty cieplne są bardzo małe, a ciepło może być pozyskiwane przy pochmurnej pogodzie (rozproszone promieniowanie słoneczne) i skrajnych temperaturach. Mimo to, kolektory płaskie cechują się większą popularnością m.in. ze względu na cenę. Poza tym warto zwrócić uwagę na fakt, iż zimą na kolektorach próżniowych śnieg może zalegać nawet kilka dni (przez wyższą sprawność), podczas gdy na kolektorach płaskich o wiele szybciej śnieg topnieje (przez niższą sprawność działania - ciepło oddawane poza kolektor sprawia, że śnieg topnieje). Paradoksalnie więc niższa sprawność kolektorów płaskich sprawia, iż mogą pozyskać więcej ciepła zimą, gdy na dachach zalega śnieg.



Kolektory słoneczne dzieli się również - w zależności od stosowanego czynnika roboczego - na cieczowe i powietrzne. Zdecydowanie częściej kolektory słoneczne kojarzy się z kolektorami cieczowymi. Druga grupa kolektorów – powietrzne – jest zdecydowanie mniej stosowana (m.in. w suszarkach rolniczych), w szczególności nie występują w instalacjach przygotowania ciepłej wody użytkowej.
